Protecție de mare capacitate de tip pur 1 50kA Ultra- pentru zone cu fulgere extreme

Prezentare generală a produsului

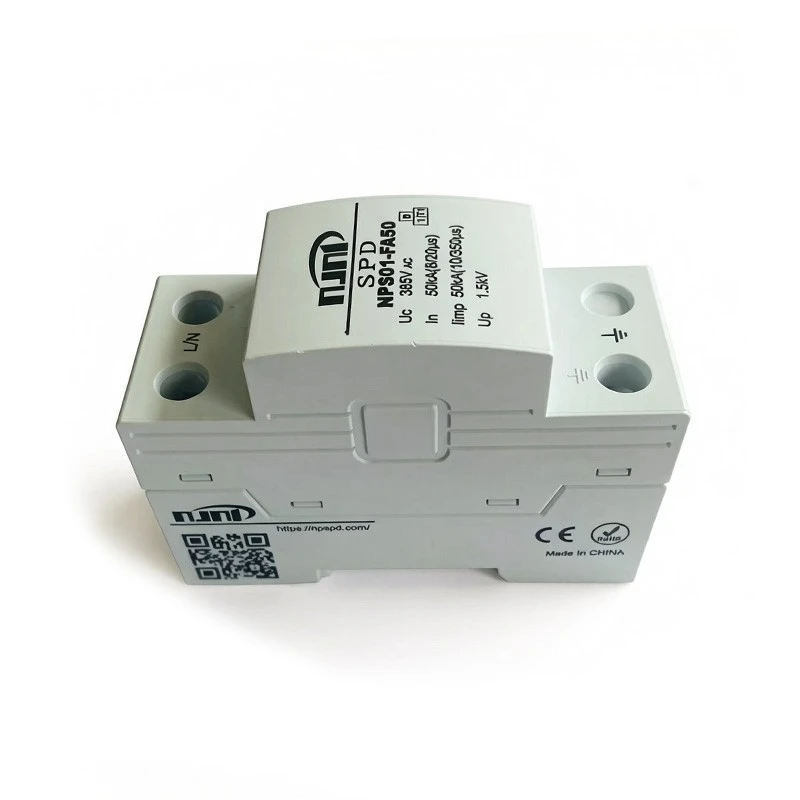

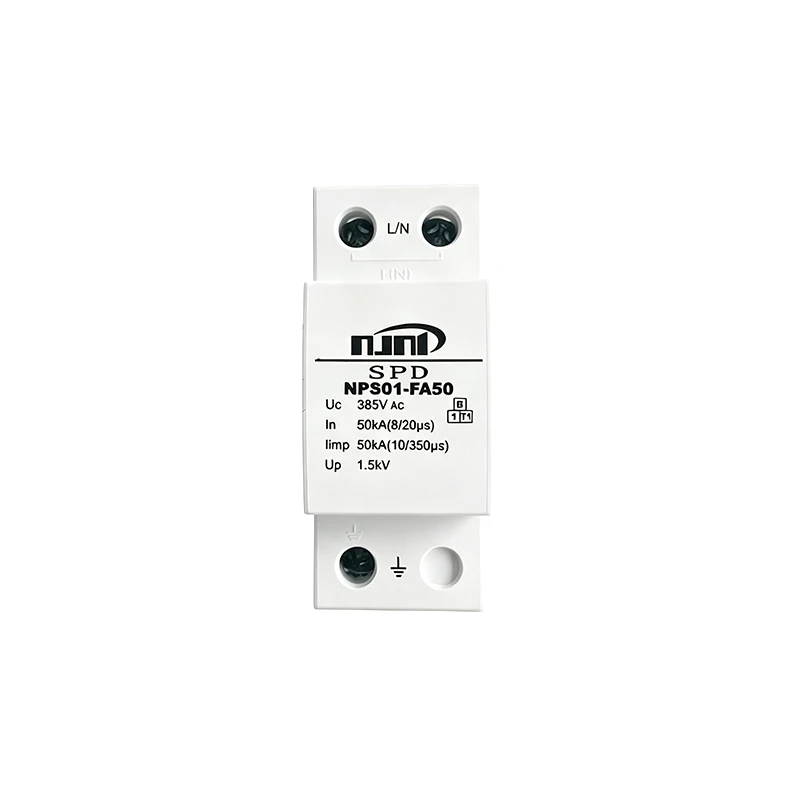

Dispozitivul de protecție la supratensiune NPS01-FA50 AC 1P este un eclator pur cu capacitate ultra-înaltăSPD de tip 1 (clasa I).conceput pentru medii extreme de fulgere și sarcini critice de putere.

Produsul este conformStandardele EN/IEC 61643-11 și GB/T 18802.11și adoptă tehnologia avansată a eclatorului din grafit cu o capacitate de curent de impuls de fulger extrem de mare deIimp 50kA (10/350μs).

Poate descărca direct energie masivă de trăsnet din loviturile directe și oferă protecție principală pentru sistemele centrale de distribuție a energiei în zonele cu-risc ridicat de trăsnet.

Dispozitivul are un armatDesign modular de 36 mm cu un singur pol-, suporturiInstalare șină DIN de 35 mm, și acoperăNivele de tensiune Uc de la 275V la 385V.

Este utilizat pe scară largă în substații electrice, centre de date de bază, hub-uri de comunicații, centre de control al tranzitului feroviar și alte infrastructuri critice.

Spațiu de scânteie din grafit ultra-, capacitate de rezistență la energie extremă

Structura internă folosește un eclator de grafit ultra-înaltă-puritate mare, oferind o capacitate excelentă de întrerupere a curentului de urmărire și o performanță extremă de rezistență la energie.

În timpul funcționării normale, SPD-ul se menținecurent de scurgere zero și consum de energie zero, asigurând o durată lungă de viață și o performanță de protecție stabilă.

Structura armată a electrodului din grafit oferă caracteristici stabile de descărcare și rezistă la impulsuri repetate de fulger cu curent ultra-înalt, fără degradarea performanței.

Calea conductivă adoptă materiale de cupru de înaltă puritate-și terminale mari, asigurând o rezistență scăzută, o capacitate puternică de transport de curent și o creștere redusă a temperaturii în condiții extreme de supratensiune.

Locuința foloseșteUL94V-0 material ignifugcuGrad de protecție IP20, care îndeplinește-cerințele de izolație și siguranță la nivel înalt.

Siguranță de rezervă 630A compatibilă pentru sistemele cu curent ultra-înalt

Specificatii tehnice:

Curent nominal de descărcareIn: 50kA (8/20μs)
Nivel de protecție la tensiuneSus: 1,5 kV
Timp de răspunsMai mic sau egal cu 100ns
Siguranță de rezervă recomandată:630A gG
Dimensiunea cablului:4-35 mm²
Temperatura de functionare:-40 de grade până la +80 grade

Deconectarea termică integrată și indicarea stării roșu/verde asigură întreținere convenabilă și identificarea defecțiunilor.

Contactele de alarmă la distanță opționale acceptă monitorizarea centralizată și gestionarea sistemului.

O soluție de tip 1 de protecție împotriva trăsnetului de înaltă-fiabilitate pentru sistemele de distribuție a energiei cu curent ultra{-înalt-.

Model	NPS01-FA50/275/1	NPS01-FA50/320/1	NPS01-FA50/385/1
Categoria de testare SPD	Tip 1/Clasa I (EN/IEC61643-11, GB/T18802.11)
Tensiune maximă de funcționare continuă Uc (Tip de curent: ac)	275V	320V	385V
Curent de impuls de fulger (10/350μs) [L-PE, N-PE] Iimp	50kA	50kA	50kA
Curent nominal de descărcare (8/20μs) [L-PE, N-PE] In	50kA
Curent maxim de descărcare (8/20μs) [L-PE, N-PE] Imax	1,5 kV	1,5 kV	1,5 kV
Nivel de protecție a tensiunii [L-PE, N-PE] Crește	Mai mic sau egal cu 100ns
Timp de răspuns	Siguranță gG 630A
Siguranță de rezervă	Terminale de contact normal deschise și normal închise
Alarmă cu semnal de la distanță	AC: 250V/0.5A, 125V/1A; DC: 30 V/0,1 A
Semnal de alarmă de la distanță Energie Un/In	0,5 mm² până la 1,5 mm²
Cablul de conectare a semnalului de alarmă de la distanță	Contact comutator plutitor
Tip de contact la distanță	-40 de grade până la +80 grade ; 5%~95%
Interval de temperatură și umiditate	Roșu: Eșuat; Verde: Normal
Indicator de funcționare a deconectatorului	Sârmă solidă de 4 mm² / Sârmă flexibilă
Zona minimă de secțiune transversală a conductorului de instalare-(L, N, PE)	Sârmă standard de 35 mm² / Sârmă flexibilă de 25 mm²
Zona maximă a secțiunii transversale-conductorului de instalare (L, N, PE)	Sină DIN standard de 35 mm
Metoda de instalare	Material termoplastic roșu, UL94V-0
Material carcasă	IP20
Grad de protecție a carcasei	L×L×H: 36×91×66mm
Nota:Produsele de mai sus pot fi echipate optional cu o functie de semnalizare la distanta. Produsele cu semnalizare la distanță vor avea „/FM” adăugat după numărul de model original, cum ar fi NPS01-FBC7/275/1/FM.
