Protecție cu două-poli cu curent ultra-înalt de 50 kA, protecție maximă la supratensiune pentru sisteme critice monofazate-

Prezentare generală a produsului

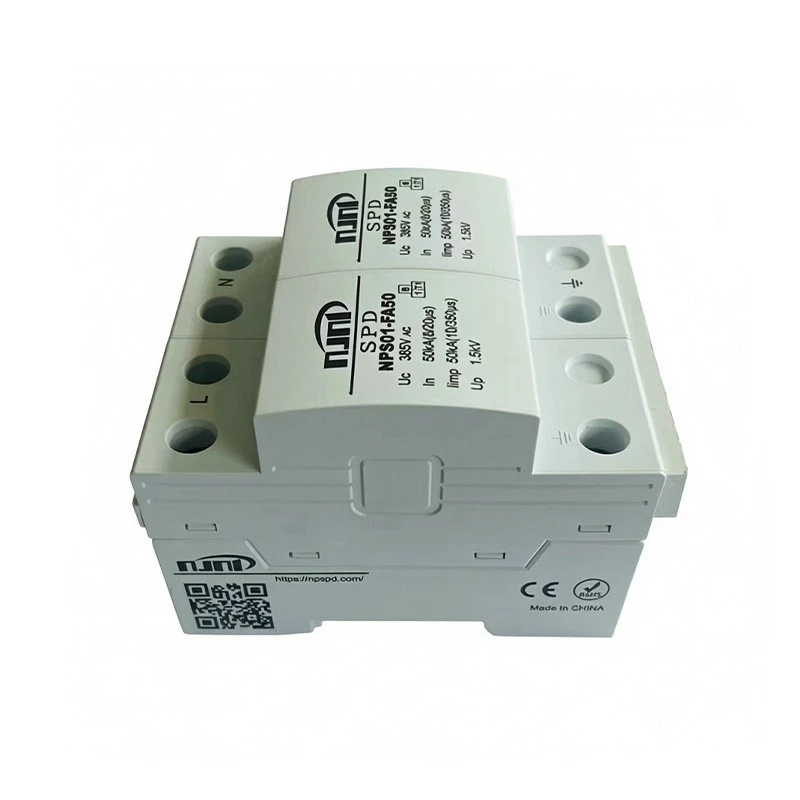

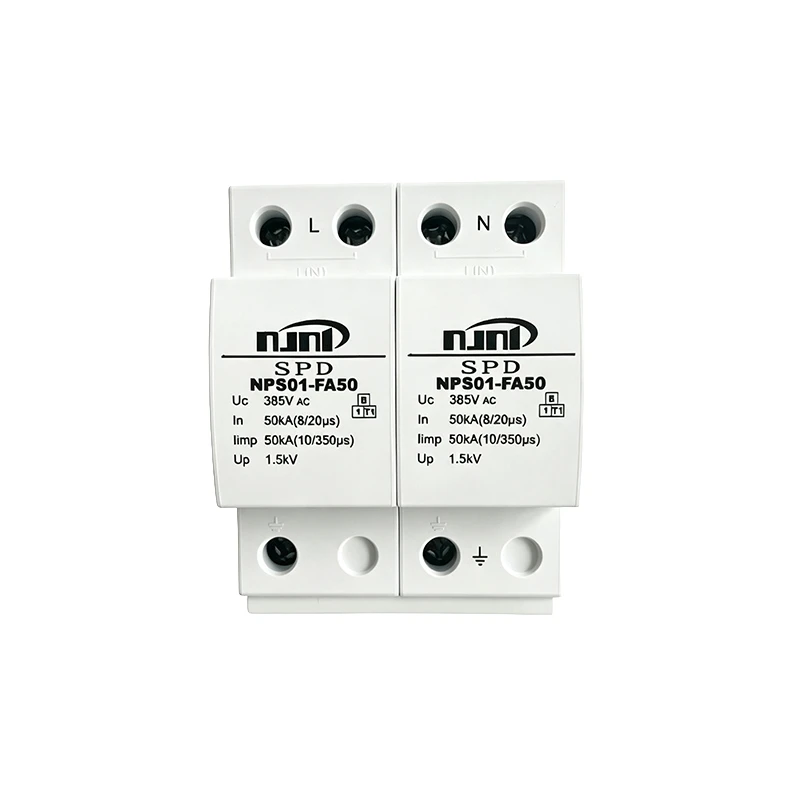

TheNPS01-FA50 AC 2P dispozitiv de protecție la supratensiuneeste un dispozitiv de protecție la supratensiune pur cu scântei-de tip 1/clasa I, conceput pentru sistemele critice de distribuție a energiei electrice monofazate. Se conformeazăStandardele IEC 61643-11 și GB/T 18802.11și a trecut testarea cu curent de impuls de clasa I.

Dispunând de un design integrat cu doi-poli, independentEclatoare din grafit L-PE și N-PE-de mare capacitate, dispozitivul oferă o capacitate de curent de impuls de până la50kA (forma de undă 10/350μs), descarcând eficient curenții de fulger direct de{0}}energie mare. Este ideal pentru protecția puterii de intrare a sistemelor critice monofazatecentre de date, facilități medicale, hub-uri de comunicații și alte aplicații importante.

Gap independent de -capacitate mare din grafit, curent de scurgere zero și durată lungă de viață

Dispozitivul adoptă tehnologia cu-capacitate mare-puritate mare-scanteie din grafit, oferind o excelentă capacitate de întrerupere a curentului de urmărire-și performanță ridicată de rezistență la energie. După descărcarea fulgerului, întrerupe rapid curentul de alimentare-frecvența, menținând în același timpcurent de scurgere zero și consum de energie zero în timpul funcționării normale.

Structura independentă cu doi-poli împiedică o defecțiune cu un singur-pol să afecteze întregul dispozitiv. Componentele conductoare de cupru de înaltă puritate- asigură rezistență scăzută, capacitate de transport puternică a curentului și creștere scăzută a temperaturii în condiții de curent ridicat.

Carcasa este realizata dinUL94V-0 material ignifugcuProtectie IP20, asigurând o funcționare fiabilă în medii industriale.

Compatibil cu siguranța de rezervă de 630A pentru sisteme cu curent înalt-monofazic-

Cu un curent nominal de descărcareIn de 50kA (8/20μs), nivel de protecție la tensiuneSus Mai puțin sau egal cu 1,5 kV, și timpul de răspunsMai mic sau egal cu 100ns, dispozitivul este potrivit pentru construirea de sisteme de-fiabilitate înaltă de protecție împotriva trăsnetului în mai multe-etape.

Recomandat cu aSiguranță de rezervă 630A gGpentru coordonarea optimizată a protecției și prevenirea declanșării inutile a întrerupătorului din amonte în timpul evenimentelor de trăsnet.

Echipat cu protecție la deconectare termică și indicatori de stare roșu/verde, dispozitivul oferă o monitorizare clară a stării de funcționare. Contactele de alarmă la distanță opționale acceptă sisteme de monitorizare centralizate.

Interval de temperatură de funcționare:-40 de grade până la +80 grade
Dimensiunea cablului compatibil:4-35 mm²

Model	NPS01-FA50/275/2	NPS01-FA50/320/2	NPS01-FA50/385/2
Categoria de testare SPD	Tip 1/Clasa I (EN/IEC61643-11, GB/T18802.11)
Tensiune maximă de funcționare continuă Uc (Tip de curent: ac)	275V	320V	385V
Curent de impuls de fulger (10/350μs) [L-PE, N-PE] Iimp	50kA	50kA	50kA
Curent nominal de descărcare (8/20μs) [L-PE, N-PE] In	50kA
Curent maxim de descărcare (8/20μs) [L-PE, N-PE] Imax	1,5 kV	1,5 kV	1,5 kV
Nivel de protecție a tensiunii [L-PE, N-PE] Crește	Mai mic sau egal cu 100ns
Timp de răspuns	Siguranță gG 630A
Siguranță de rezervă	Terminale de contact normal deschise și normal închise
Alarmă cu semnal de la distanță	AC: 250V/0.5A, 125V/1A; DC: 30V/0.1A
Semnal de alarmă de la distanță Energie Un/In	0,5 mm² până la 1,5 mm²
Cablul de conectare a semnalului de alarmă de la distanță	Contact comutator plutitor
Tip de contact la distanță	-40 de grade până la +80 grade ; 5%~95%
Interval de temperatură și umiditate	Roșu: Eșuat; Verde: Normal
Indicator de funcționare a deconectatorului	Sârmă solidă de 4 mm² / Sârmă flexibilă
Zona minimă a secțiunii transversale a conductorului de instalare-(L, N, PE)	Sârmă standard de 35 mm² / Sârmă flexibilă de 25 mm²
Zona maximă a secțiunii transversale-conductorului de instalare (L, N, PE)	Sină DIN standard de 35 mm
Metoda de instalare	Material termoplastic roșu, UL94V-0
Material carcasă	IP20
Grad de protecție a carcasei	L×L×H: 72×91×66mm
Nota:Produsele de mai sus pot fi echipate optional cu o functie de semnalizare la distanta. Produsele cu semnalizare la distanță vor avea „/FM” adăugat după numărul de model original, cum ar fi NPS01-FBC7/275/1/FM.
